MENGUKUR KOMPONEN DENGAN MULTIMETER/AVOMETER
SITUS PENCARI
SITUS DOWNLOAD GAME bahasa yg ditampilkan bahasa rusia
Foto ampli ibuk ram
Resistor
Resistor schem1
Resistor adalah suatu komponen yg dapat menghambat arus listrik pada suatu penghantar. Besar kecil nya tahanan dpt dinyatakan dengan satuan ohm. Kode warna resistor:

Kode resistor
cara menghitung kode warna pada resistor dapat dilihat pada gambar dibawah ini:
Cara Hitung kode warna resistor
Cra hit resistor 2
Fungsi dari pemasangan resistor dalam suatu rangkaian adalah: 1.sebagai pembatas atau pengtur arus. 2.sebagai pengatur tegangan. 3.sebagai pembagi tegangan. MACAM-MACAM TAHANAN:
1.Tahanan tetap
2.Tahanan variable
3.Tahanan peka cahaya
4.Tahanan peka terhadap tegangan
5.Tahanan peka temperatur

2.KAPASITOR/KONDENSATOR
Elco3
Kapasitor mika
kapasitor berasal dari kata capsitance atau kapasitas yg artinya adalah kemampuan untuk menyimpan aliran listrik untuk sementara waktu. Simbol dari kapasitor/kondensator adalah sbb:

Simbol elco
Besarnya kapasitas dari kapasitor dinyatakan dgn satuan Farad(F) dan notasinya di tulis dgn huruf kapital C. Nama Farad diambil sbg tanda penghargaan kepada seorg pencipta Kapasitor yg bernama MICHAEL FARADAY.
Dalam praktek biasanya satuan Farad(F) dianggap sangat terlalu besar, sehingga dlm pemakaiannya satuan farad diperkecil menjadi:

Mikro farad disingkat uf
Nano farad disingkat nf
Piko farad disingkat pf
Perbndingn satuan" tsbt adalah:
1 farad(f) =1.000.000uf
1 mikro farad(mf) =1.000nf
1 nano farad(nf) =1.000pf
Struktur dari kapasitor adlh terdiri dari dua buah keping konduktor yg dilapisi oleh semacam penyekat yg disebut DIELEKTRIKUM.

3.TRANSFORMATOF/TRAFO
Trafo termasuk juga kumparan atau gulungan kawat. Trafo berintikan besi lunak dan terdiri dari:
Simbol trafo

1.kumparan primer 2.kumparan sekunder

Berdasarkan kegunaannya kita mengenal bermacam" trafo yg diantaranya sbb:
1.Trafo penaik/penurun tegangan (step up - step down)
2.Trafo penyesuai frekuensi
3.Trafo penyaring frekuensi
4.Trafo penyesuai impedansi

4.LAUDSPEAKER
Fungsi dari Loudspeaker ini adalah merubah getaran listrik menjadi getaran suara yg dpt didengar oleh kita. Bentuk fisik dari Loudspeaker adlh sbb:

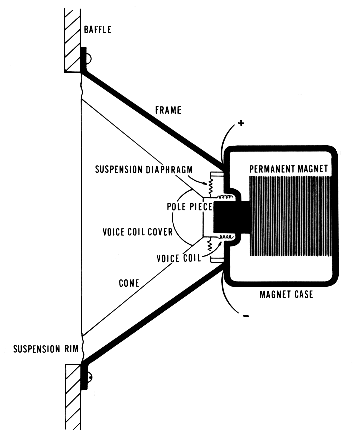

Loudspeaker
Electromagnetic devices loudspeaker
5.MIKROPHONE
Mikrophone adlh pengubah getaran suara yang akan menggetarkan membran dan menimbulkan medan magnet sehingga menimbulkan getaran listrik yg diteruskan kepada rangkaian penguat suara (Amplifier).Dalam pratek kita mengenal 2macam jenis Mikrophone yaitu: 1.Mikrophone magnetik
2.Mikrophone kristal


2448614
6.RELAY
Relay adalah sebuah saklar elektromagnetik yg prinsip kerjanya menggunakan azas kumparan listrik.


B.KOMPONEN AKTIF
Yang dimaksud dgn komponen aktif adlh komponen elektronika yg bila dialiri aliran listrik atau signal akan menghasilkan tenaga.Yg termasuk dalm komponen aktif,yaitu: 1.Dioda 2.Transistor 3.Integrated Circuit(IC)
1.DIODA
Dioda adlh suatu bahan semikonduktor yg dibuat dari bahan yg disbt PN Junction yaitu suatu bahan campuran yg terdiri dari bahan positif dan bahan negatif.
a. Bahan positif adlh bahan campuran yg terdiri dari Germanium atau silikon dgn aluminium yg mempunyai sifat kekurangan elektron dan bersifat positif.
b. Bahan negatif adlh bahan cmpuran yg terdiri dari germanium atau silikon dengan fosfor yang mempunyai kelebihan elektron dan bersifat negatif.

Diode
Dioda germanium
Diode silikon
Diode
Beberapa jenis dioda umum diantaranya a.Dioda germanium b.Dioda silikon c.Dioda kuprop d.Dioda selenium Beberapa jenis dioda khusus diantaranya: 1.Dioda zener 2.Dioda diac
2.LED
LED adalh singkatan dari Light Emmiting Diode. Simbol dari LED yaitu:
Led diagram
LED2
C.TRANSISTOR
Transistor adlh merubah bahan yg tidak dapat menghantarkan aliran listrik menjadi bahan penghantar atau setengah penghantar. Simbol dan jenis transistor yaitu sbb: Simbol transistor

Transistor
Transistor
Transistor npn
Ic transistor
Transistor terdiri dari dua jenis,yaitu:
1.Transistor PNP (POSITIF NEGATIF POSITIF).
2.Transistor NPN (NEGATIF POSITIF NEGATIF).
Dalam prakteknya ada 3 macam cara memasang Transistor dlm suatu rangkaian, yaitu: a. Common Emitor,yaitu hubungan Emitor ke bumi. b. Common Basis,yaitu hubungan basis ke bumi. c. Common kolektor,yaitu hubungan kolektor ke bumi.

7.INTEGRATED CIRCUIT (IC)
Komponen IC tersebut dibentuk dari bbrapa macam komponen elektronika spt: resistor, kapasitor, dioda,transistor yg dirangkai menjadi satu rangkaian yg terintegrasi dalam bentuk sebuah chip.simbol/bentuk ic,yaitu:

Microchips lg1
MENENTUKAN KAKI IC
Untk dapat menentukan kaki ic, petama" kita harus dapat menentukan kaki mana yg nomor 1,dan jika kaki no satu sudah di ketahui, maka kaki" lain dpt di ketahui. Perhatikan gbr:

Lm741pines
-Letakkan koponen ic secara mendatar dan perhatikan bagian atas nya.

-Pada bagian atas akan terlihat sebuah coakan atau sebuah titik berwarna hitam atau putih y letaknya berdekatan dgn slah satu dari kaki ic.
-Kaki y paling dekat dengan tanda titik itu adlh kaki no 1 dan kaki" lainnya y berurutan mulai dari nomor 1,2,3,4 dan strusnya sampai y terakhir.

Jika ingin memperbesar dan mendownload gambar silakan klik pada gambar tsbt.
Bila ada salah dlm penulisan saya minta maaf!!

RANGKAIAN-RANGKAIAN ELEKTRONIKA
Rangkaian flip flop
Rangkaian lampu flip-flop
GAMBAR RANGKAIAN LAMPU OTOMATIS
Rangkaian lampu otomatis
Adaptor Variable
Rangkaian adaptor variabel
Lamp Dimmer Control
Rangkaian lampu dimmer
SKEMA RANGKAIAN MINI ALARM
Rangkaian mini alaram
